저는 소형 변전소의 노련한 공급자로서 이러한 필수 전기 인프라 구성 요소의 안전하고 효율적인 작동에서 접지 시스템이 수행하는 중요한 역할을 직접 목격했습니다. 이 블로그 게시물에서는 소형 변전소의 복잡한 접지 시스템을 자세히 살펴보고 기능, 구성 요소, 설계 고려 사항 및 유지 관리 요구 사항을 살펴보겠습니다.
접지 시스템의 기능
소형 변전소의 접지 시스템은 몇 가지 중요한 기능을 수행합니다. 첫째, 결함 전류가 안전하게 지면으로 흘러갈 수 있도록 낮은 저항 경로를 제공합니다. 활선 도체와 변전소 인클로저 사이의 단락과 같은 오류가 발생하는 경우 접지 시스템은 오류 전류가 신속하게 접지에 도달할 수 있도록 보장하여 사람에 대한 감전 위험과 장비 손상을 최소화합니다.
둘째, 접지 시스템은 변전소 내의 전압 레벨을 안정화하는 데 도움이 됩니다. 전위에 대한 기준점을 제공함으로써 변전소의 모든 전기 장비가 올바르게 작동하는 데 필수적인 균형 있고 안정적인 전기 환경을 유지하는 데 도움이 됩니다.
셋째, 낙뢰로부터 변전소를 보호합니다. 번개는 전기 시스템에 매우 높은 전압과 전류를 유도할 수 있습니다. 잘 설계된 접지 시스템은 낙뢰 에너지를 땅으로 안전하게 분산시켜 변전소 구성 요소의 손상을 방지할 수 있습니다.
접지 시스템의 구성 요소
소형 변전소의 접지 시스템은 일반적으로 몇 가지 주요 구성 요소로 구성됩니다.
접지 전극
이들은 지구와 직접 접촉하는 도체입니다. 일반적인 유형의 접지 전극에는 일반적으로 구리 코팅 강철 또는 단단한 구리로 만들어진 접지봉이 포함됩니다. 접지봉은 특정 깊이(일반적으로 약 2.5~3m)까지 수직으로 지면에 박혀 있습니다. 또 다른 유형은 지면에 수평으로 묻혀 있는 구리 또는 아연 도금 강철로 만들어진 평평한 금속판인 접지판입니다. 이 전극은 변전소의 전기 시스템과 접지 사이의 인터페이스를 형성합니다.
접지 도체
변전소의 다양한 전기 장비를 접지 전극에 연결하는 전선 또는 케이블입니다. 이는 장비에서 접지로 결함 전류 및 기타 전하를 운반하는 역할을 담당합니다. 접지 도체의 크기와 재질은 예상되는 고장 전류 수준과 변전소의 전기적 특성을 기반으로 신중하게 선택됩니다.
접지 부스바
접지 부스바는 변전소 내에서 접지 연결을 수집하고 분배하는 데 사용됩니다. 일반적으로 구리 또는 알루미늄으로 만들어지며 변전소 내의 중앙 위치에 설치됩니다. 다양한 장비의 모든 접지 도체는 접지 부스바에 연결되고, 그런 다음 접지 전극에 연결됩니다.
디자인 고려 사항
소형 변전소를 위한 효과적인 접지 시스템을 설계하려면 여러 요소를 신중하게 고려해야 합니다.
토양 저항력
토양 저항률은 접지 시스템의 저항을 결정하는 중요한 요소입니다. 점토, 모래, 양토 등 토양의 종류에 따라 저항률 값이 다릅니다. 저항력이 높은 토양은 사고 전류가 지면으로 흐르는 것을 더 어렵게 만들 수 있습니다. 이를 극복하기 위해 여러 개의 접지 전극을 사용하거나, 전극 주위에 전도성 백필을 추가하거나, 토양 저항률을 낮추기 위한 화학적 처리를 사용하는 등의 기술을 사용할 수 있습니다.
오류 전류 수준
변전소의 예상되는 고장 전류 수준을 정확하게 계산해야 합니다. 이는 변전소의 용량, 설치된 전기 장비 유형, 전기 네트워크 구성과 같은 요소에 따라 달라집니다. 접지 도체 및 전극의 크기는 과열이나 과도한 전압 강하를 유발하지 않고 최대 고장 전류를 전달할 수 있도록 선택해야 합니다.
전기 장비 요구 사항
변전소의 다양한 유형의 전기 장비에는 특정 접지 요구 사항이 있을 수 있습니다. 예를 들어 일부 민감한 전자 장비에는 전자기 간섭을 방지하기 위해 보다 안정적이고 낮은 임피던스 접지 시스템이 필요할 수 있습니다. 접지 시스템 설계에서는 모든 장비의 올바른 작동을 보장하기 위해 이러한 특정 요구 사항을 고려해야 합니다.
유지 보수 요구 사항
접지 시스템의 정기적인 유지 관리는 지속적인 효율성을 보장하는 데 필수적입니다.
육안 검사
정기적인 육안 검사를 수행하여 접지 전극, 도체 및 부스바에 손상이나 부식 징후가 있는지 확인해야 합니다. 손상되거나 부식된 구성 요소는 즉시 교체해야 합니다.
저항 테스트
접지 시스템의 저항은 적절한 테스트 장비를 사용하여 정기적으로 측정해야 합니다. 저항 값이 높으면 연결이 느슨하거나 도체가 끊어지는 등 접지 전극이나 도체에 문제가 있음을 나타낼 수 있습니다. 측정된 저항이 허용 한계를 초과하는 경우 시정 조치를 취해야 합니다.
선적 서류 비치
설계, 설치 세부 사항 및 유지 관리 이력을 포함하여 접지 시스템에 대한 정확한 문서를 유지해야 합니다. 이 문서는 문제 해결, 향후 업그레이드 및 안전 표준 준수에 유용할 수 있습니다.
당사의 소형 변전소 제품

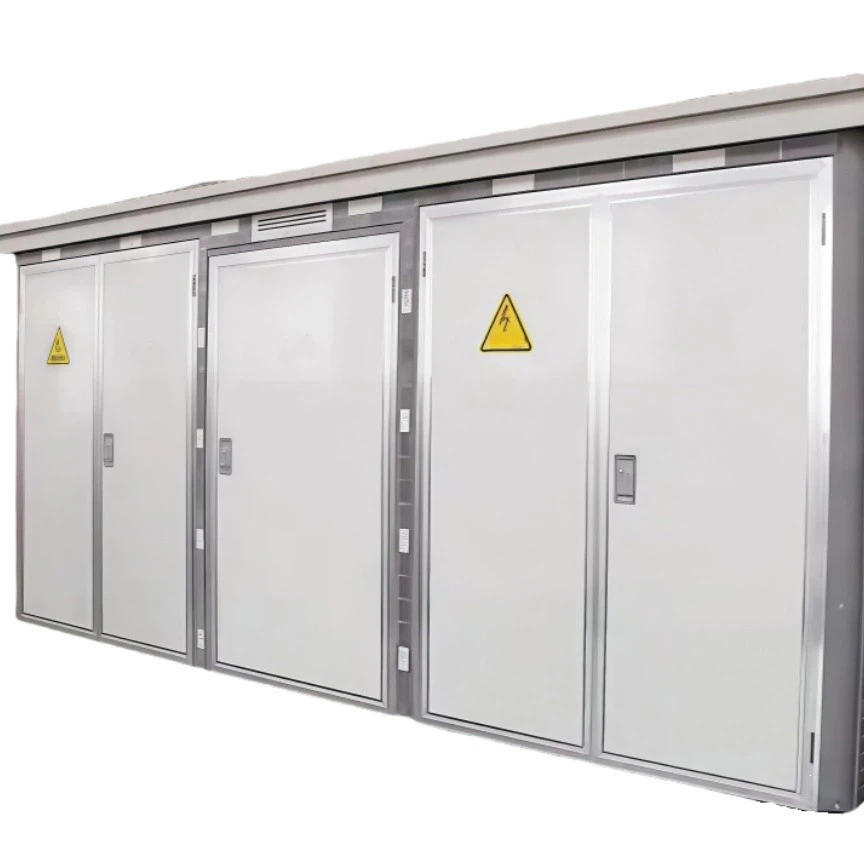

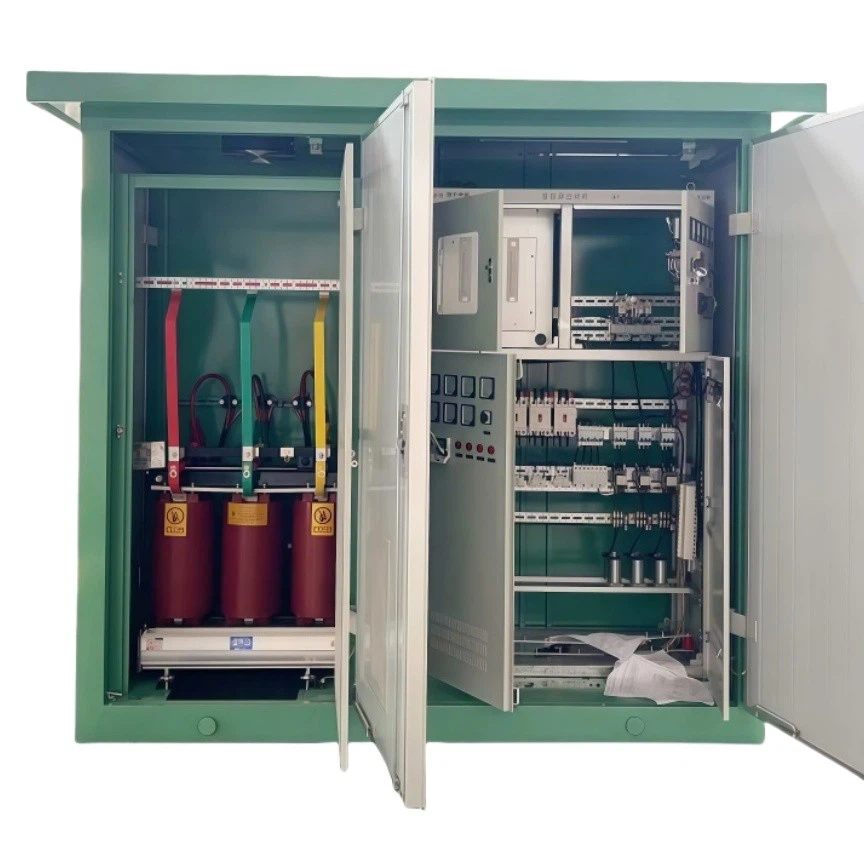

우리 회사에서는 다음을 포함하여 다양한 고품질 소형 변전소를 제공합니다.33kv 소형 변전소,500Kva 소형 변전소, 그리고조립식 소형 변전소. 당사의 각 변전소는 최고 수준의 안전성과 신뢰성을 보장하기 위해 최첨단 접지 시스템으로 설계되었습니다.
숙련된 엔지니어로 구성된 당사 팀은 토양 상태, 결함 전류 수준 및 장비 요구 사항과 같은 모든 관련 요소를 고려하여 소형 변전소의 접지 시스템을 신중하게 설계합니다. 우리는 장기적인 성능을 보장하기 위해 접지 전극, 도체 및 버스바에 최고 품질의 재료만을 사용합니다.
조달 문의
소형 변전소 시장에 관심이 있으신 경우 자세한 논의를 위해 당사에 연락해 주시기 바랍니다. 우리 영업팀은 귀하의 모든 질문에 답변하고, 귀하의 특정 요구 사항에 따라 맞춤형 솔루션을 제공하며, 경쟁력 있는 가격을 제시할 준비가 되어 있습니다. 귀하가 유틸리티 회사, 산업 시설 또는 상업 기업인지 여부에 관계없이 당사는 귀하에게 적합한 소형 변전소를 보유하고 있습니다.
참고자료
- IEEE 표준 80 - 2013, AC 변전소 접지 안전에 대한 IEEE 가이드.
- NEC(National Electrical Code), 250조, 접지 및 본딩.
- 전력 시스템 품질, Roger C. Dugan, Mark F. McGranaghan 및 Surya Santoso 저작.
