저는 단상 주상 변압기의 평판 좋은 공급업체로서 절연 저항 측정 요구 사항에 대해 자주 질문을 받습니다. 절연 저항 측정은 절연 성능 저하 및 잠재적인 결함을 감지하는 데 도움이 되므로 변압기 유지 관리 및 안전의 중요한 측면입니다. 이 블로그 게시물에서는 단상 주상 변압기의 절연 저항 측정을 위한 주요 요구 사항에 대해 논의하겠습니다.
절연저항의 이해
절연 저항은 변압기의 절연 물질을 통한 전류 흐름에 대한 저항을 측정한 것입니다. 절연 저항이 높으면 절연 상태가 양호하다는 뜻이고, 절연 저항이 낮으면 절연 손상이나 오염이 발생할 수 있음을 의미합니다. 절연 저항을 측정하는 것은 변압기 절연 시스템의 무결성을 평가하고 잠재적인 문제가 고장으로 이어지기 전에 이를 식별하는 효과적인 방법입니다.
절연저항 측정 장비
단상 주상 변압기의 절연 저항을 측정하려면 다음 장비가 필요합니다.
- 절연저항계: 메그옴미터(메그옴미터)는 높은 저항을 측정하는 데 사용되는 특수 장비입니다. 이는 절연체에 고전압(보통 500V ~ 5000V)을 적용하고 결과적인 전류 흐름을 측정합니다. 그런 다음 옴의 법칙(R = V/I)을 사용하여 절연 저항을 계산합니다.
- 테스트 리드: 테스트 리드는 절연 저항계를 변압기 단자에 연결하는 데 사용됩니다. 정확한 측정을 위해서는 길이와 절연 등급이 적절해야 합니다.
- 안전 장비: 절연저항 측정 시 감전사고 예방을 위해 절연장갑, 보안경, 안전벨트 등의 안전장비를 착용하시기 바랍니다.
사전 측정 준비
절연 저항 측정을 수행하기 전에 다음을 준비해야 합니다.
- 변압기를 분리하십시오: 변압기는 감전방지 및 정확한 측정을 위해 전원으로부터 완전히 분리되어야 합니다. 여기에는 모든 제어 회로뿐만 아니라 들어오고 나가는 모든 전력선의 연결을 끊는 것이 포함됩니다.
- 변압기 방전: 저장된 전기 에너지를 제거하려면 변압기의 권선과 커패시터를 방전해야 합니다. 이는 적절한 방전 도구를 사용하거나 접지된 도체로 단자를 단락시켜 수행할 수 있습니다.
- 터미널 청소: 변압기 단자를 청소하여 측정 결과에 영향을 미칠 수 있는 먼지, 그리스 또는 부식을 제거해야 합니다. 이를 위해 깨끗하고 마른 천이나 적합한 세척제를 사용할 수 있습니다.
측정 절차
단상 극 장착 변압기의 절연 저항을 측정할 때는 다음 단계를 따라야 합니다.
- 적절한 테스트 전압을 선택하십시오.: 시험전압은 변압기의 정격전압과 절연등급을 기준으로 선정해야 합니다. 대부분의 단상 극 장착 변압기의 경우 일반적으로 1000V 또는 2500V의 테스트 전압이 사용됩니다.
- 테스트 리드를 연결하세요: 절연저항계의 테스트 리드를 변압기 단자에 연결합니다. 양극 리드는 고전압 권선에 연결되어야 하며, 음극 리드는 저전압 권선 또는 변압기 케이스(접지)에 연결되어야 합니다.
- 측정 수행: 절연저항계를 켜고 몇 초 동안 안정화되도록 기다립니다. 절연 저항계는 절연체에 테스트 전압을 가하고 절연 저항을 측정합니다. 판독값이 안정화된 후 측정값을 기록하십시오.
- 측정을 반복하세요: 절연 시스템에 대한 포괄적인 평가를 보장하기 위해 모든 권선 조합(예: 고전압에서 저전압으로, 고전압에서 접지로, 저전압에서 접지로)에 대해 측정을 반복합니다.
허용되는 절연 저항 값
단상 극 장착 변압기에 허용되는 절연 저항 값은 변압기의 정격 전압, 수명 및 작동 조건을 포함한 여러 요인에 따라 달라집니다. 일반적으로 절연 저항은 정격 전압 1킬로볼트당 1메그옴 이상이어야 합니다. 예를 들어, 10kV 변압기의 경우 절연 저항은 10메그옴 이상이어야 합니다.
그러나 이는 일반적인 지침일 뿐이며 실제 허용되는 값은 변압기 제조업체의 특정 요구 사항 및 해당 표준에 따라 달라질 수 있다는 점에 유의하는 것이 중요합니다. 어떤 경우에는 시간 경과에 따른 절연 저항 값의 추세 분석이 단일 측정 값보다 더 유용할 수 있습니다. 시간이 지남에 따라 절연 저항이 크게 감소하면 절연 성능 저하 및 추가 조사가 필요함을 나타낼 수 있습니다.
절연 저항 측정에 영향을 미치는 요인
다음을 포함한 여러 요인이 절연 저항 측정의 정확도에 영향을 미칠 수 있습니다.
- 온도: 절연 저항은 온도에 따라 달라집니다. 온도가 증가하면 절연 저항이 감소합니다. 따라서 측정 당시의 온도를 기록해 두고, 필요하다면 측정값을 수정하는 것이 중요합니다.
- 습기: 습도가 높으면 절연 표면에 습기가 쌓여 절연 저항이 저하될 수 있습니다. 측정은 건조한 조건에서 수행해야 하며, 그렇지 않으면 습도에 따라 결과를 수정해야 합니다.
- 표면 오염: 절연 표면의 먼지, 먼지 및 기타 오염 물질은 전류 흐름에 전도성 경로를 제공하여 부정확한 측정을 초래할 수 있습니다. 측정하기 전에 절연 표면을 청소해야 합니다.
정기적인 절연 저항 측정의 중요성
단상 극 장착 변압기의 안전하고 안정적인 작동을 위해서는 정기적인 절연 저항 측정이 필수적입니다. 절연 열화를 조기에 감지함으로써 잠재적인 결함이 치명적인 결함으로 이어지기 전에 식별하고 수리할 수 있습니다. 이는 정전을 방지하고 유지 관리 비용을 절감하며 변압기의 수명을 연장하는 데 도움이 될 수 있습니다.

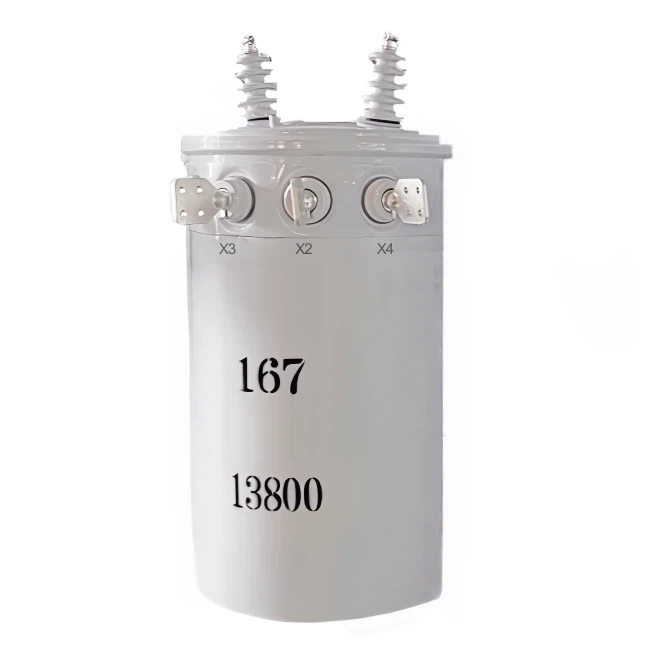

공급업체로서단상 극 장착 변압기, 절연 저항 측정의 중요성을 이해합니다. 당사의 변압기는 최고 품질 표준을 충족하도록 설계 및 제조되었으며 고객에게 포괄적인 기술 지원을 제공합니다. 당신이 찾고 있는지 여부167 Kva 단상 극 장착 변압기또는100 Kva 단상 극 장착 변압기, 우리는 귀하의 요구에 맞는 솔루션을 보유하고 있습니다.
당사의 단상 주상 변압기 구매에 관심이 있거나 절연 저항 측정에 대해 질문이 있는 경우 언제든지 당사에 문의하여 추가 정보를 확인하고 특정 요구 사항에 대해 논의하십시오. 당사의 전문가 팀은 귀하의 전기 인프라에 적합한 선택을 하도록 도와드릴 준비가 되어 있습니다.
