단상 극 장착 변압기에서 무부하 테스트를 수행하는 방법은 무엇입니까?

저는 단상 주상 변압기 전문 공급업체로서 이러한 필수 전기 장치의 최적 성능과 안전을 보장하기 위해 적절한 테스트를 수행하는 것이 중요하다는 것을 이해하고 있습니다. 중요한 테스트 중 하나는 무부하 테스트로, 변압기의 코어 손실과 자화 특성에 대한 귀중한 통찰력을 제공합니다. 이 블로그 게시물에서는 단상 극 장착 변압기에 대한 무부하 테스트를 수행하는 과정을 안내해 드리겠습니다.

무부하 테스트의 목적 이해

테스트 절차를 살펴보기 전에 무부하 테스트가 수행되는 이유를 이해하는 것이 중요합니다. 무부하 테스트의 주요 목적은 코어 손실(히스테리시스 및 와전류 손실)과 변압기의 자화 전류를 결정하는 것입니다. 교류 자기장으로 인해 변압기 코어에서 코어 손실이 발생하며 이는 부하 전류와 무관합니다. 자화 전류는 코어에 자속을 형성하는 데 필요한 전류입니다. 이러한 매개변수를 측정함으로써 변압기의 효율성과 성능을 평가할 수 있습니다.

사전 테스트 준비

안전 제일: 모든 안전 프로토콜을 준수하는지 확인하십시오. 보안경, 장갑, 절연 도구 등 적절한 개인 보호 장비(PPE)를 착용하십시오. 테스트를 시작하기 전에 변압기의 전원이 차단되고 적절하게 접지되었는지 확인하십시오.
장비 점검: 전압계, 전류계, 전력계, 가변 전압원 등 필요한 모든 테스트 장비를 준비합니다. 정확한 측정을 보장하려면 이러한 기기의 교정을 확인하세요.
변압기 검사: 변압기에 절연체 균열이나 느슨한 연결과 같은 손상 징후가 있는지 육안으로 검사하십시오. 오일이 채워진 변압기인 경우 오일 레벨을 확인하십시오.

테스트 설정

악기 연결: 변압기의 1차 권선에 전압계를 연결하여 인가되는 전압을 측정합니다. 무부하 전류를 측정하려면 전류계를 1차 권선과 직렬로 연결하세요. 전력계를 연결하여 입력 전력을 측정합니다. 전력계는 무부하 조건에서 변압기가 소비하는 전력을 정확하게 측정할 수 있도록 연결되어야 합니다.
가변 전압 소스 적용: 가변 전압 소스를 변압기의 1차 권선에 연결합니다. 전압원은 0부터 변압기의 정격 전압까지 안정적인 전압 범위를 제공할 수 있어야 합니다.

테스트 수행

초기 전압 인가: 변압기의 1차 권선에 매우 낮은 전압(정격 전압의 약 10%)을 인가하는 것부터 시작하십시오. 연결된 장비를 사용하여 인가 전압(V), 무부하 전류(I₀) 및 입력 전력(P₀)의 값을 기록합니다.
점차적으로 전압을 높이십시오.: 정격 전압에 도달할 때까지 작은 단계(예: 정격 전압 증분의 10%)로 전압을 천천히 높입니다. 각 전압 단계에서 V, I₀ 및 P₀ 값을 기록합니다.
관찰하고 기록하다: 테스트 중 과도한 발열, 아크, 이상한 소음 등 비정상적인 동작이 있는지 주의 깊게 살펴보세요. 추가 분석을 위해 모든 데이터를 정확하게 기록하십시오.

데이터 분석

코어 손실 계산: 변압기의 코어 손실(P_core)은 정격 전압의 전력계 판독값에서 직접 읽을 수 있습니다. 코어 손실은 특정 변압기에 대해 본질적으로 일정하며 부하 전류와 무관합니다.
자화 전류 결정: 무부하 전류(I₀)는 자화 전류(I_m)와 코어 손실 전류(I_core)의 두 가지 구성 요소로 구성됩니다. 자화 전류는 다음 공식을 사용하여 계산할 수 있습니다.
[I_m=\sqrt{I_0^2 - I_{코어}^2}]
여기서 (I_{코어}=\frac{P_0}{V})
결과 분석: 측정된 철손 및 자화전류 값을 제조사 사양과 비교합니다. 측정된 값이 사양에서 크게 벗어나는 경우 코어의 단락 또는 절연 손상과 같은 변압기에 문제가 있음을 나타낼 수 있습니다.

당사 제품에 대한 무부하 테스트의 중요성

공급자로서단상 극 장착 배전 변압기, 우리는 고객에게 배송되기 전에 모든 제품에 대해 철저한 무부하 테스트를 수행합니다. 이는 당사 변압기가 최고의 품질 및 성능 표준을 충족함을 보장합니다. 코어 손실 및 자화 전류에 대한 정확한 데이터를 제공함으로써 고객이 변압기의 에너지 효율성과 신뢰성에 대해 정보에 입각한 결정을 내릴 수 있도록 지원합니다.

무부하 테스트 결과의 적용

에너지 효율 평가: 무부하 테스트를 통해 결정된 코어 손실은 변압기의 전체 에너지 효율에 중요한 요소입니다. 코어 손실을 알면 고객은 변압기의 장기 에너지 소비를 추정하고 에너지 절약 조치에 대한 결정을 내릴 수 있습니다.
변압기 크기: 자화 전류 정보는 보호 장치 및 전기 시스템의 크기를 결정하는 데 중요합니다. 높은 자화 전류에는 안전한 작동을 보장하기 위해 더 큰 회로 차단기나 퓨즈가 필요할 수 있습니다.

결론

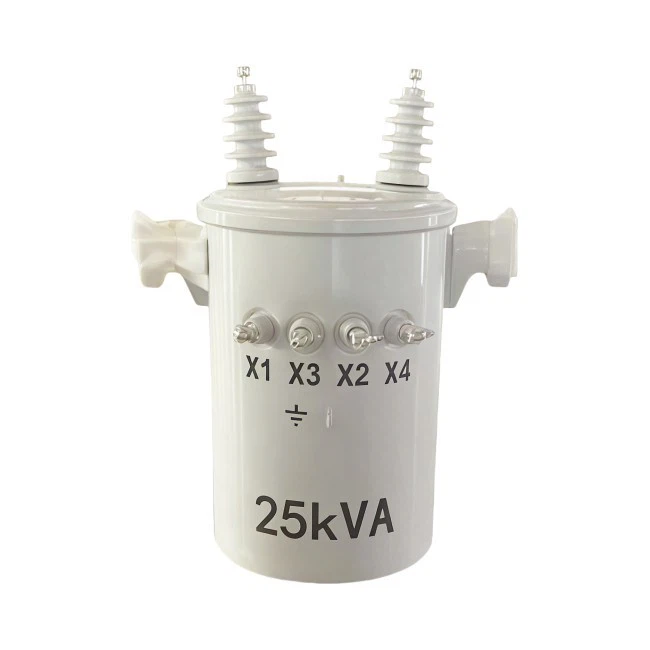

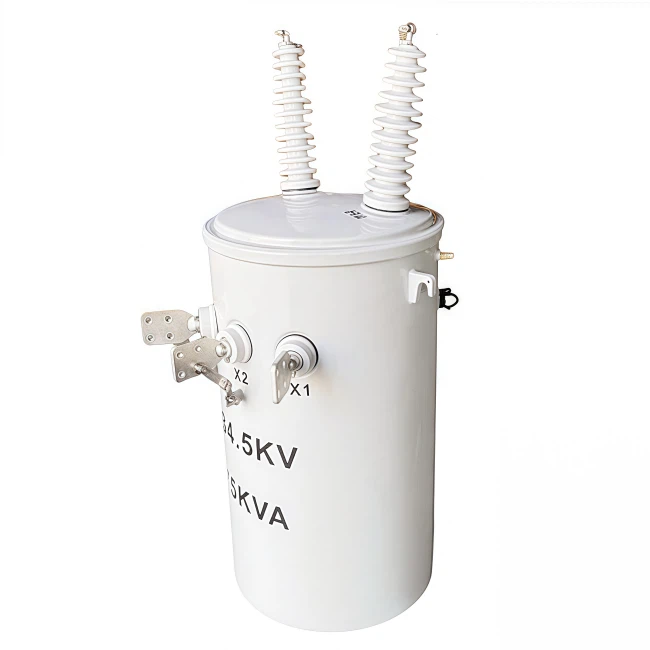

단상 극 장착 변압기에 대한 무부하 테스트를 수행하는 것은 적절한 기능과 에너지 효율성을 보장하는 데 중요한 단계입니다. 이 블로그 게시물에 설명된 단계를 따르면 변압기의 코어 손실과 자화 전류를 정확하게 측정할 수 있습니다. 고품질 공급업체로서단상 극 장착 변압기, 우리는 고객에게 안정적이고 효율적인 제품을 제공하기 위해 최선을 다하고 있습니다. 당신이 시장에 있다면75 Kva 극 장착 변압기또는오버헤드 폴 - 장착형 단상 변압기, 자세한 내용을 알아보고 조달 요구 사항에 대해 논의하려면 당사에 문의하시기 바랍니다. 당사의 전문가 팀은 귀하의 특정 요구 사항에 가장 적합한 변압기 솔루션을 찾는 데 도움을 드릴 준비가 되어 있습니다.
