유입식 자가 냉각 변압기 공급업체로서 저는 이러한 변압기의 과부하 작동 기간에 관해 고객으로부터 문의를 자주 받습니다. 이는 배전 시스템의 신뢰성과 비용 효율성에 직접적인 영향을 미치기 때문에 중요한 문제입니다. 이 블로그에서는 유입식 자가 냉각 변압기의 과부하 용량에 영향을 미치는 요인을 조사하고 과부하 상태에서 얼마나 오랫동안 작동할 수 있는지에 대한 질문에 답하려고 합니다.
오일 침지형 자가 냉각 변압기 이해
유입식 자가 냉각식 변압기는 단순성, 신뢰성 및 비용 효율성으로 인해 배전 네트워크에서 널리 사용됩니다. 냉각 메커니즘은 변압기 탱크 내 절연유의 자연 순환에 의존합니다. 권선과 코어의 손실로 인해 오일이 가열되면 탱크 상단으로 올라가 라디에이터나 탱크 벽을 통해 주변 공기로 열을 전달합니다.

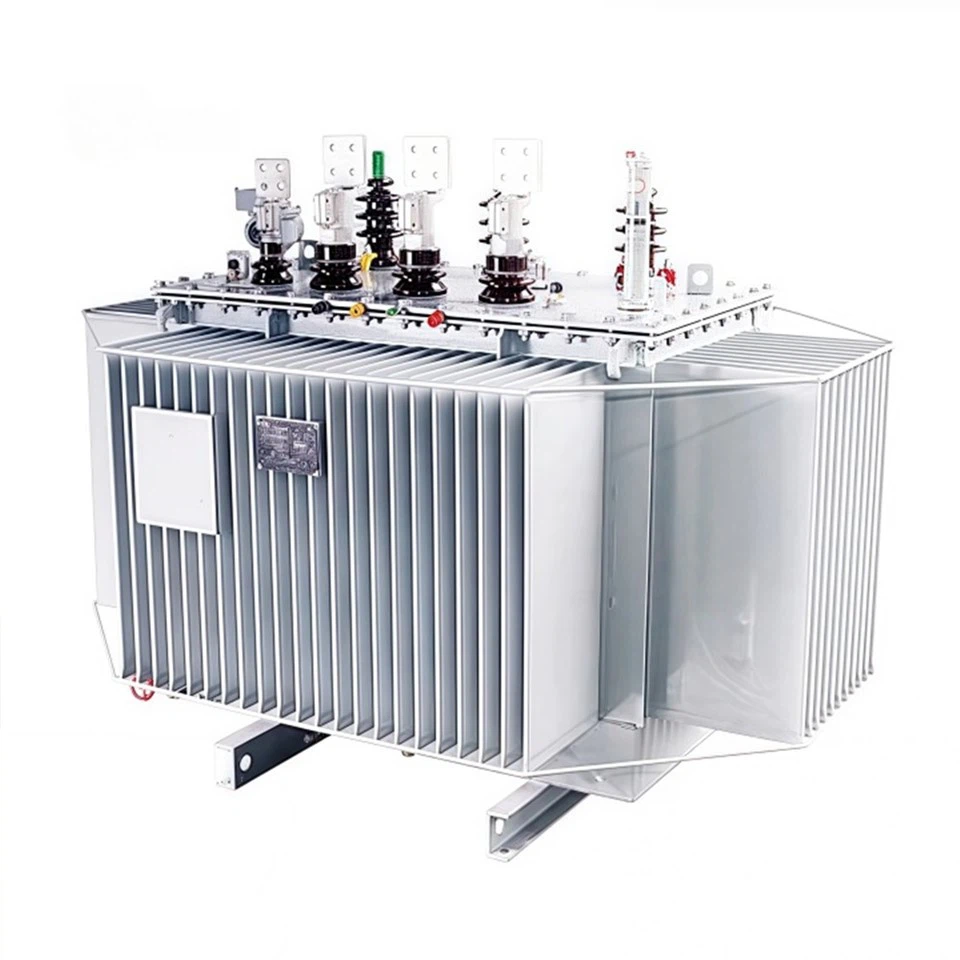

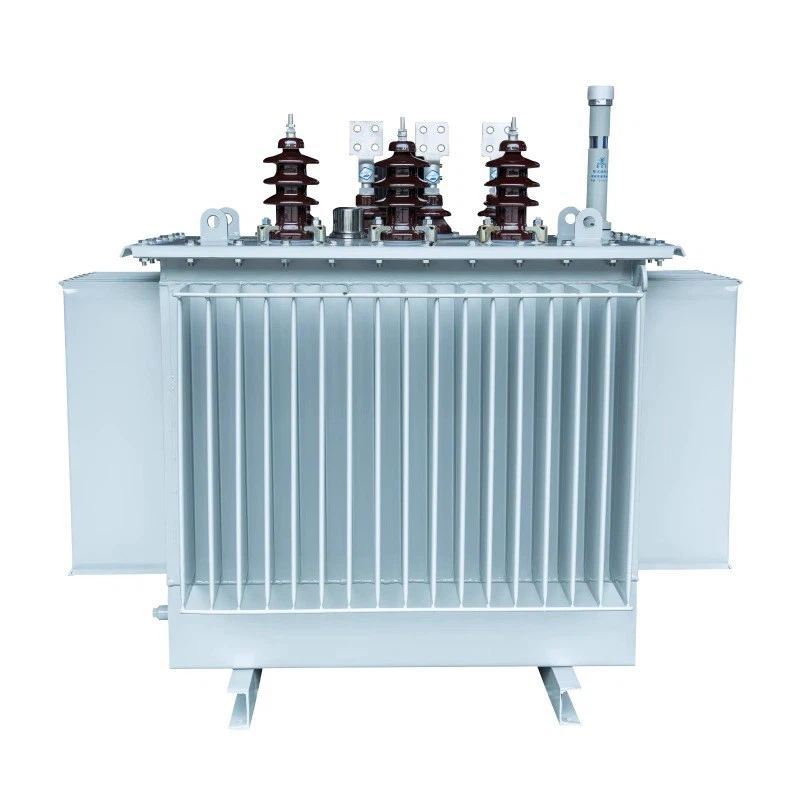

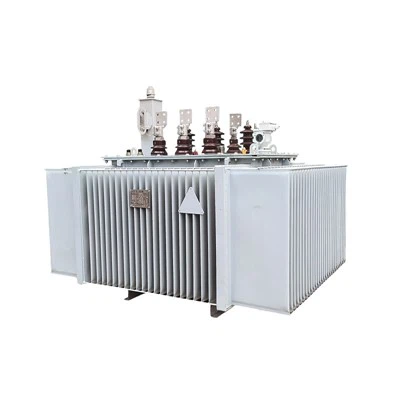

당사 제품 라인에는 다음과 같은 여러 유형의 오일 침지 변압기가 있습니다.완전 밀봉된 오일 침지 배전 변압기,고성능 오일 밀봉 변압기, 그리고밀봉된 오일 충전 변압기. 이러한 변압기는 다양한 애플리케이션 요구 사항을 충족하도록 설계되었지만 모두 유침식 자기 냉각의 기본 원리를 공유합니다.
과부하 용량에 영향을 미치는 요인
온도 상승
유입형 자냉식 변압기의 과부하 용량을 결정하는 가장 중요한 요소는 온도 상승입니다. 변압기가 과부하 상태에서 작동하면 권선과 코어의 손실이 증가하여 온도 상승이 높아집니다. 온도가 너무 높으면 절연 재료의 열적 저하가 발생하여 유전체 강도가 감소하고 변압기의 수명이 단축될 수 있습니다.
변압기의 절연 시스템은 내열성에 따라 분류됩니다. 예를 들어 클래스 A 절연체는 최대 105°C의 온도를 견딜 수 있는 반면, 클래스 F 절연체는 최대 155°C까지 견딜 수 있습니다. 변압기의 온도 상승은 절연 시스템의 허용 온도에 의해 제한됩니다. 온도가 한계를 초과하면 단열재의 노화 속도가 기하급수적으로 가속화됩니다.
주변 온도
주변 온도도 변압기의 과부하 작동에 중요한 역할을 합니다. 더운 환경에서는 변압기와 주변 공기의 온도차가 작기 때문에 변압기의 냉각 효율이 감소합니다. 결과적으로 변압기는 더 시원한 환경에 비해 과부하를 덜 견딜 수 있습니다.
예를 들어 주변 온도가 40°C인 경우 변압기는 특정 기간 동안 특정 수준의 과부하를 견딜 수 있습니다. 그러나 주변 온도가 50°C까지 올라가면 동일한 과부하로 인해 변압기 온도가 허용 한계를 더 빨리 초과할 수 있습니다.
프로필 로드
부하의 특성도 과부하 용량에 영향을 미칩니다. 변압기는 장기 과부하보다 단기 과부하를 더 잘 처리할 수 있습니다. 과부하가 단기적이고 간헐적으로 발생하는 경우 변압기는 과부하 기간 사이에 냉각할 시간을 갖습니다. 반면, 지속적인 과부하는 온도를 계속 상승시켜 절연 손상의 위험을 증가시킵니다.
과부하 기간 계산
유입식 자가 냉각 변압기가 과부하 상태에서 작동할 수 있는 시간을 추정하기 위해 변압기의 열 모델을 사용할 수 있습니다. 열 모델은 변압기의 열 발생, 열 전달 및 열 용량을 고려합니다.
변압기의 열 발생은 주로 권선의 구리 손실과 코어의 철 손실로 인해 발생합니다. 구리 손실은 전류의 제곱에 비례하는 반면, 철 손실은 정상적인 작동 조건에서 상대적으로 일정합니다. 열 전달은 전도, 대류 및 복사를 통해 발생합니다.
변압기의 열용량은 재료, 주로 오일과 코어의 질량과 비열에 의해 결정됩니다. 열용량이 더 큰 변압기는 더 많은 열에너지를 저장할 수 있으므로 더 오랜 시간 동안 더 높은 과부하를 견딜 수 있습니다.
일반적으로 단기 과부하(1시간 미만)의 경우 유침형 자가냉각 변압기는 일반적으로 초기 온도 및 주변 조건에 따라 정격 용량의 최대 150%까지 과부하를 처리할 수 있습니다. 장기간 과부하(1~8시간)의 경우 과부하 용량이 정격 용량의 120%~130%로 줄어들 수 있습니다.
그러나 이는 대략적인 추정일 뿐이다. 과부하 기간을 정확하게 결정하려면 변압기의 설계 매개변수, 부하 프로필 및 주변 조건에 대한 자세한 분석이 필요합니다.
사례 연구
실제 사례를 고려해 보겠습니다. 산업 지역의 고객은 정격 용량이 1000kVA인 유입형 자가 냉각식 변압기를 보유하고 있습니다. 급격한 생산량 증가로 인해 변압기의 부하는 1200kVA(정격 용량의 120%)에 도달합니다. 주변 온도는 35°C이고 변압기의 초기 온도는 60°C입니다.
우리의 계산과 경험에 따르면 이 변압기는 절연체에 심각한 손상을 주지 않고 약 4~6시간 동안 120% 과부하로 작동할 수 있습니다. 과부하 기간이 지나면 변압기를 면밀히 모니터링하여 온도가 정상으로 돌아가는지 확인해야 합니다.
안전한 과부하 작동 보장
과부하 시 변압기의 안전한 작동을 보장하기 위해 몇 가지 조치를 취할 수 있습니다.
- 모니터링: 권선 및 오일의 온도를 모니터링하기 위해 변압기에 온도 센서를 설치합니다. 이를 통해 변압기의 열 상태를 실시간으로 모니터링하고 비정상적인 온도 상승을 조기에 감지할 수 있습니다.
- 부하 관리: 변압기의 최대 부하를 줄이기 위한 부하 관리 전략을 구현합니다. 여기에는 비필수 장비를 비첨두 시간에 작동하도록 예약하거나 에너지 저장 시스템을 사용하여 부하 균형을 맞추는 것이 포함될 수 있습니다.
- 유지: 냉각 시스템이 효율적으로 작동하도록 변압기를 정기적으로 유지 관리하십시오. 여기에는 오일 레벨 점검, 라디에이터 검사, 탱크 벽 청소가 포함됩니다.
결론
결론적으로, 유입형 자가 냉각식 변압기가 과부하 상태에서 작동할 수 있는 기간은 온도 상승, 주변 온도 및 부하 프로필을 포함한 여러 요인에 따라 달라집니다. 대략적인 추정은 가능하지만, 정확한 판단을 위해서는 상세한 분석이 필요합니다.
오일 침지형 자체 냉각 변압기 공급업체로서 당사는 고객에게 고품질 제품과 기술 지원을 제공하기 위해 최선을 다하고 있습니다. 변압기의 과부하 작동과 관련하여 질문이 있거나 귀하의 응용 분야에 적합한 변압기를 선택하는 데 도움이 필요한 경우 조달 및 추가 논의를 위해 언제든지 당사에 문의하십시오.
참고자료
- IEEE 표준 C57.91 - 2011, "오일 침수형 전력 변압기에 대한 로딩 가이드".
- IEC 60076 - 7:2018, "전력 변압기 - 파트 7: 오일 침수형 전력 변압기용 로딩 가이드".
